Big-bag stanice

Big-bag stanice

Big-bag stanice. Závěsná vyměnitelná stanice (trevírový zásobník) pro skladování a dávkování práškových a zrnitých surovin …

Ke stažení: Prospekt ke stažení. pdf (741.65 KB)

Kategorie:
Popis

TECHNICKÉ ÚDAJE:

Šířka konstrukce 1.400 mm
Hloubka konstrukce 1.400 mm
Výška konstrukce 3.500 – 4.500 mm
Kapacita skladování 500 – 1000 kg
Konstrukční materiál Slitina hliníku, nerez, lakovaná ocel
Skladované suroviny Prašné, zrnité, krystalické suroviny
Kapacita (objem) 0,5 – 1,3 m3
Typ vyprazdňování Vibrační disk
Kapacita dávkování 0,5 – 4,0 t/hod.
Způsob zavěšení materiálu Vysokozdvižný vozík nebo integro-
vaným jeřábem s kolejnicí

POUŽITÍ:

Flexibilní stanice pro skladování středních komponent, dodávaných v zavěšovacích, vyměnitelných trevírových pytlích (big-bagy). Stanice je určena pro skladování a dávkování prašných, šrotových nebo zrnitých surovin, např. (sůl, cukr, mouka, obilí, zrní, zlepšující přípravka apod.)

FUNKCE:

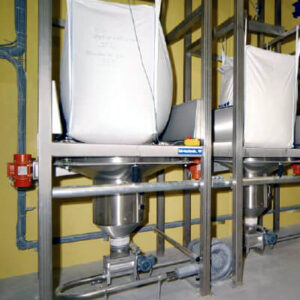

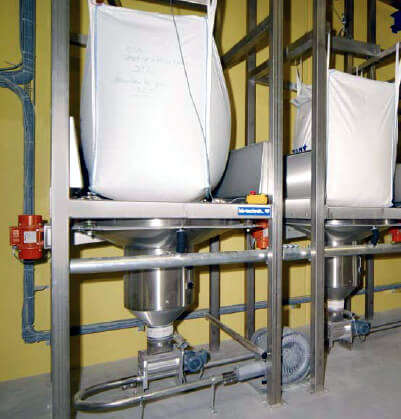

Pytle jsou pomocí vysokozdvižného vozíku nebo jeřábu zavěšeny nad vibrační vyprazdňovací disk. Po ručním otevření je obsah pytle bezpečně vysypáván a setřásán pomocí vibrátoru k rotačnímu podavači. Materiál je dopravován pneumatickou dopravou nebo váženým dopravníkem.

KONSTRUKCE BIG-BAG STANICE:

Všechny díly, které přijdou do styku se surovinami jsou vyrobeny z materiálu vhodného pro kontakt s potravinou. Podpůrná konstrukce je z nerezu nebo z lakované oceli. Stanice má k zavěšení big-bag pytlů masivní nosný rám.

DRUH VYPRAZDŇOVÁNÍ:

Vibrační disk z nerezu (vibrátor 0,085 kW se zařízením pro ventilaci rotačního podavače a napojení na centrální odsávací systém. Všechny díly vysypávání jsou tlumeny proti vibracím.

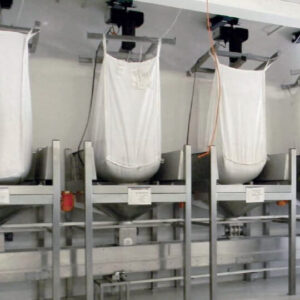

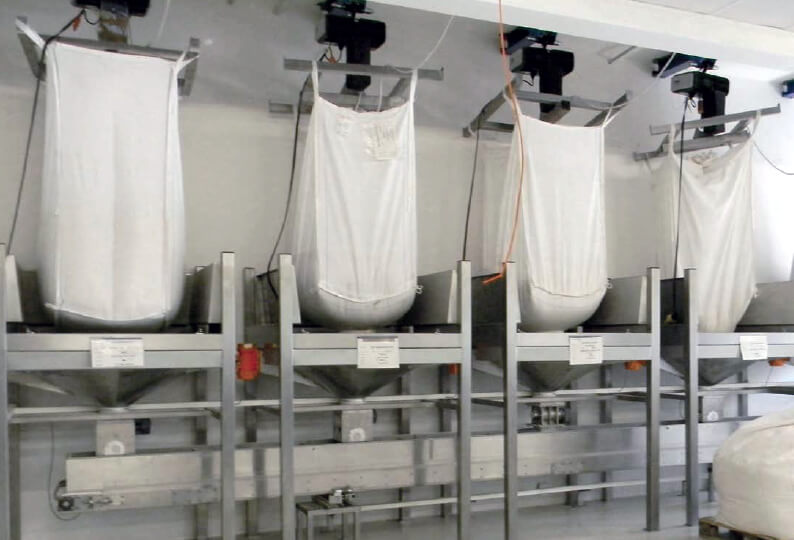

ZAVĚŠENÍ PYTLŮ:

Pomocí vysokozdvižného vozíku nebo jeřábu s plošinou. Provedení konstrukce umožňuje snadnou výměnu pytlů (big-bagů).
