Plnění sil flexi hadice TWASZ

Plnění sil flexi hadice TWASZ

Plnění sil flexi hadice TWASZ

Ke stažení: prospekt.pdf (768.44 KB)

Popis

TECHNICKÉ ÚDAJE

Průměr potrubí: 60, 90 nebo 100mm
Konstrukční materiál: Slitina hliníku, nerez, lakovaná ocel
Pozice plnění: zpředu, shora, nebo dle projektu
Spojky sila: Podle požadavku zákazníka
Zámek spojek ano/ne
Stavoznak max.: V rozvaděči
Síto na vstupu ano/ne
Jištění proti přeplnění ano/ne
Ochrana proti výbuchu ano/ne
Uzemnění potrubí Odpovědnost investora
Délka flexi hadice k cisterně Dle projektu
Spojky flexi hadice 2ks nebo žádné
Celk. délka flexi hadice Ø90mm 0 – 40 m
Ohyb potrubí 90° 0 – 12 ks
Celk. délka potrubí Dle projektu
Objímky potrubí Dle projektu
Hilti upínací svorky Dle projektu

POUŽITÍ
Silo plněno pomocí hadice z cisterny a flexibilní hadice vedoucí k silu.
Upozornění:
Je nutné dodat přesnou technickou situaci týkající se konkrétního prostoru! Pro dopravu abrazivních materiálů jako např. cukr je nutné provedení potrubí z nerezu.

FUNKCE

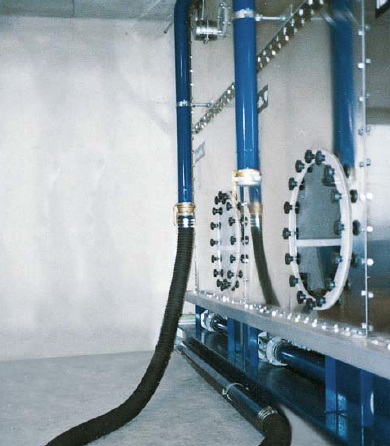

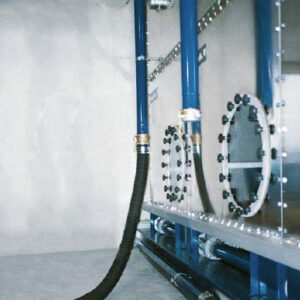

Plnicí flexibilní hadice je uskladněna v prostoru sil. Flexibilní hadice se napojí na plnicí potrubí cisterny vždy ke konkrétně vybranému silu.

PROVEDENÍ
Potrubí a kolena potrubí jsou vyrobeny ze slitiny hliníku (vhodného pro potravinářství). V případě speciálních požadavků lze použít nerez, nebo lakovanou ocel.
