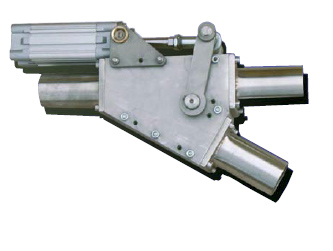

Plnící potrubí s rozbočkou TWRW

Plnící potrubí s rozbočkou TWRW

Plnící potrubí s rozbočkou TWRW

Ke stažení: prospekt.pdf (747.35 KB)

Poptat
Product added to Quote successfully!
View Quote
Popis

TECHNICKÉ ÚDAJE

Průměr potrubí: 60, 90 nebo 100mm
Konstrukční materiál: Slitina hliníku, nerez, lakovaná ocel
Pozice plnění: Zpředu, shora, nebo dle projektu
Spojky sila: Podle požadavku zákazníka
Zámek spojek ano/ne
Stavoznak max.: V rozvaděči
Síto na vstupu ano/ne
Jištění proti přeplnění ano/ne
Ochrana proti výbuchu ano/ne
Uzemnění potrubí Odpovědnost investora
Počet rozbočovací klapek Počet sil (- 1)
Box pro odběr vzorků při plnění ano/ne
Délka potrubí 0 – 100 m
Ohyb potrubí 90° 0 – 30 ks
Ohyb potrubí 45° 0 – 30 ks
Ohyb potrubí 30° 0 – 30 ks
Objímky potrubí Dle projektu
Hilti upínací svorky Dle projektu
Příruba Dle projektu

POUŽITÍ
Silo plněno pomocí hadice z cisterny a flexibilní hadice vedoucí k silu.
Upozornění:
Je nutné dodat přesnou technickou situaci týkající se konkrétního prostoru! Pro dopravu abrazivních materiálů jako např. cukr je nutné provedení potrubí z nerezu
.

FUNKCE

Plnicí flexibilní hadice je uskladněna v prostoru sil. Flexibilní hadice se napojí na plnicí potrubí cisterny a vždy ke konkrétně vybranému silu.
Upozornění:
Signalizace stavoznaku maxima musí být instalována venku – nebo být součástí řídící skříně cisterny nebo jako vnější signální box stavoznaku maxima.

PROVEDENÍ
Potrubí a kolena potrubí jsou vyrobeny ze slitiny hliníku (vhodného pro potravinářství). V případě speciálních požadavků lze použít nerez, nebo lakovanou ocel.
