Řídící box plnení sil TWA

Řídící box plnení sil TWA

Ke stažení: prospekt.pdf (750 KB)

Popis

TECHNICKÉ ÚDAJE

Rozměry rozvaděče: Dle projektu
Počet potrubí: 1 – 7 ks
Plnění potrubí: zpředu, shora, zespodu, pod sebou apod.
Systém potrubí: v řadě, pod sebou
Konstrukční materiál: Slitina hliníku, nerez
Umístění rozvaděče na stěně, ve stěně, další
Stavoznak max.: V rozvaděči
Jištění proti přeplnění 1 – 7 ks
Spojky sil Podle zákazníka
Síto na vstupu ano/ne
Siréna ano

POUŽITÍ

Připojení (spojky pro plnění sil), rozvaděč plnění sil a siréna jsou umístěny v boxu pro plnění sil u cisterny.

FUNKCE

Box pro plnění sil slouží jako hlavní bod pro plnění sil. Je uzamykatelný a chráněn před deštěm. Obsahuje rozvaděč plnění sil, sirénu, zároveň může obsahovat síto na vstupu, ochranu před přeplněním sil apod. Zároveň lze z důvodu bezpečnosti do boxu umístit displeje od tenzometrů.

PROVEDENÍ

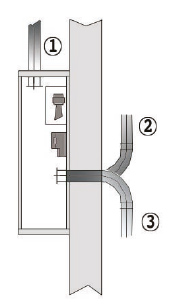

Materiál uzamykatelného boxu plnění sil – slitina hliníku nebo nerezová ocel. Potrubí může být přivedeno ze zadní strany, shora nebo zespodu. Box plnění sil lze umístit buď na zeď nebo přímo do zdi.
