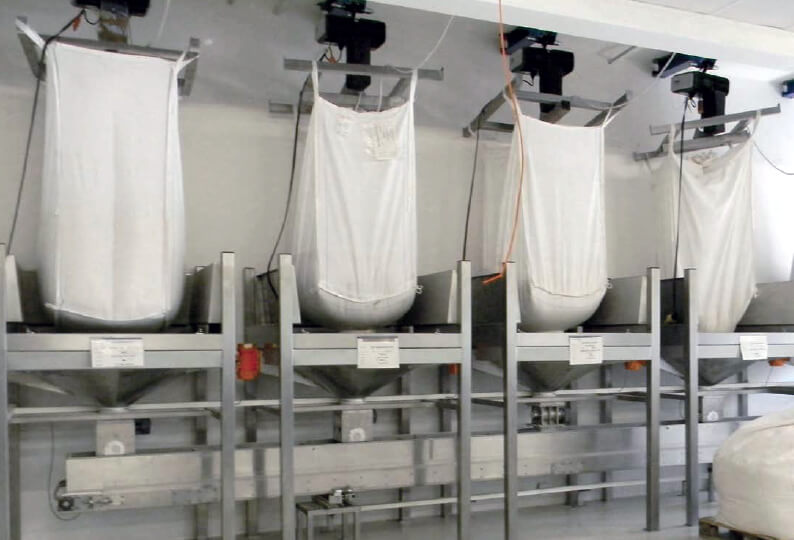

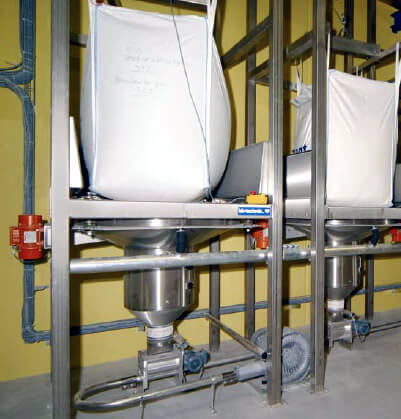

Big-bag stanice
Big-bag stanice. Závěsná vyměnitelná stanice (trevírový zásobník) pro skladování a dávkování práškových a zrnitých surovin …
Ke stažení: Prospekt ke stažení. pdf (741.65 KB)
View Quote
TECHNICKÉ ÚDAJE:
Šířka konstrukce | 1.400 mm |
Hloubka konstrukce | 1.400 mm |
Výška konstrukce | 3.500 – 4.500 mm |
Kapacita skladování | 500 – 1000 kg |
Konstrukční materiál | Slitina hliníku, nerez, lakovaná ocel |
Skladované suroviny | Prašné, zrnité, krystalické suroviny |
Kapacita (objem) | 0,5 – 1,3 m3 |
Typ vyprazdňování | Vibrační disk |
Kapacita dávkování | 0,5 – 4,0 t/hod. |
Způsob zavěšení materiálu | Vysokozdvižný vozík nebo integro- vaným jeřábem s kolejnicí |
POUŽITÍ:
Flexibilní stanice pro skladování středních komponent, dodávaných v zavěšovacích, vyměnitelných trevírových pytlích (big-bagy). Stanice je určena pro skladování a dávkování prašných, šrotových nebo zrnitých surovin, např. (sůl, cukr, mouka, obilí, zrní, zlepšující přípravka apod.)
FUNKCE:
Pytle jsou pomocí vysokozdvižného vozíku nebo jeřábu zavěšeny nad vibrační vyprazdňovací disk. Po ručním otevření je obsah pytle bezpečně vysypáván a setřásán pomocí vibrátoru k rotačnímu podavači. Materiál je dopravován pneumatickou dopravou nebo váženým dopravníkem.
KONSTRUKCE BIG-BAG STANICE:
Všechny díly, které přijdou do styku se surovinami jsou vyrobeny z materiálu vhodného pro kontakt s potravinou. Podpůrná konstrukce je z nerezu nebo z lakované oceli. Stanice má k zavěšení big-bag pytlů masivní nosný rám.
DRUH VYPRAZDŇOVÁNÍ:
Vibrační disk z nerezu (vibrátor 0,085 kW se zařízením pro ventilaci rotačního podavače a napojení na centrální odsávací systém. Všechny díly vysypávání jsou tlumeny proti vibracím.
ZAVĚŠENÍ PYTLŮ:
Pomocí vysokozdvižného vozíku nebo jeřábu s plošinou. Provedení konstrukce umožňuje snadnou výměnu pytlů (big-bagů).
