Nezávislé plnící potrubí TWV
Ke stažení: prospekt.pdf (776.68 KB)
View Quote
TECHNICKÉ ÚDAJE
| Průměr potrubí | 60, 90 nebo 180mm |
| Materiál | Slitina hliníku, nerez nebo lakovaná ocel |
| Pozice plnění | Zpředu, shora nebo speciální pozice plnění |
| Typ spojek sila | Podle dané země |
| Zámek spojek | Ano/Ne |
| Koncový spínač spojek | Ne nebo spojen se stavoznakem maxima |
| Stavoznak maxima | V rozvaděci, externí skříň, nezahrnuto |
| TW předprosévačka | Vestavěná prosévačka nebo nezahrnuto |
| TW jištění proti přeplnění | Ano/Ne |
| Ochrana proti výbuchu | Detektor zapalování s klapkou nebo bez |
| Uzemnění potrubí | Ze strany stavby |
| Celková délka potrubí (TWK silo) | 0 – 300 bm |
| Kolena – ohyb potrubí 90° | 0 – 30 ks |
| Kolena – ohyb potrubí 45° | 0 – 30 ks |
| Kolena – ohyb potrubí 30° | 0 – 30 ks |
| Manžety trubky | Podle propočtu |
| Hilti upínací sponky | Podle propočtu |
| Připevňovací úhelník | Podle propočtu |
POUŽITÍ
Potrubí a technické příslušenství pro plnění sila z cisterny.
Upozornění:
Je nutné dodat přesnou technickou situaci týkající se prostoru! Pro dopravu abrazivních materiálů jako např. cukr je nutné provedení potrubí z nerezu.
FUNKCE

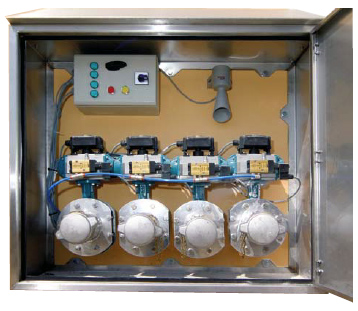

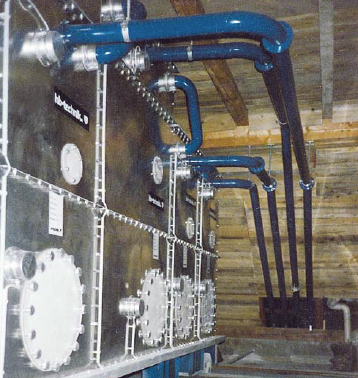

Plnící potrubí od každého sila jsou jednotlivě vedeny od sila k místu, kde jsou spojky pro napojení dopravní cisterny. Sila proto mohou být z cisterny plněna jednotlivě z venku (řídící skříň cisterny).
Upozornění:
Signalizace stavoznaku maxima musí být instalována venku – nebo být součástí řídící skříně cisterny nebo jako vnější signální box stavoznaku maxima.
PROVEDENÍ
Potrubí a kolena rour jsou vyrobeny ze slitiny hliníku (vhodného pro kontakt s potravinami), na základě speciálních požadavků pak z nerezu nebo lakované oceli.
